Sauver une batterie épuisée

La batterie de votre perceuse ne prend plus la charge, ou le temps d’utilisation est devenu limité. Alors vous songez à racheter un ensemble de batterie tout monté chez votre fournisseur. Vous constatez que le prix d’achat est non
négligeable. Une alternative économique se présente : continuer à utiliser le boîtier de batterie et son électronique, et changer uniquement les éléments de batterie qui la composent. Les éléments de batterie sont standard.

Avec ce tuto, je vais vous conduire pas à pas pour réaliser cette opération.

Matériel : perceuse AEG avec batterie Lithium-Ion 14.4volt.
Le bloc batterie est interchangeable.

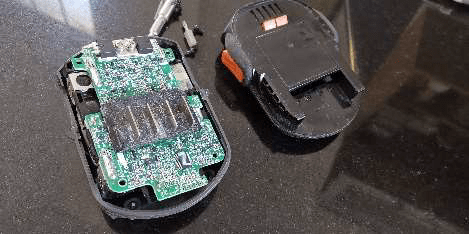

Ce bloc se trouve sur internet ; le coût est variable de 50 à 100€ et sans garantie puisque les blocs proposés ne proviennent pas du fabricant AEG. Pour moi il est évident que l’opération coûtera beaucoup moins cher en changeant uniquement les éléments de la batterie. Autre avantage: vous conservez la carte électronique interne bloc qui, elle, n’est pas abimée ou usée.

Choix des éléments de batterie à acheter

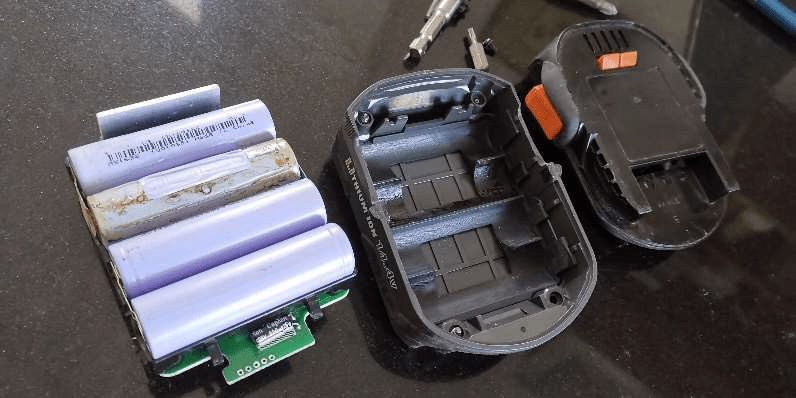

Une fois le bloc démonté, les éléments de batterie apparaissent. Ce sont ici les cylindres violets. Les informations marquées ne sont pas utiles.

Après quelques recherches sur le net, on trouve la référence classique pour ces batteries : « 18650 » de 3.7 volts.

De nombreux sites vendent ces éléments 18650 (faites une recherche avec pile 18650) dont BestPiles.fr qui offre de bons prix.
Autre caractéristique pour le choix de la batterie (hormis sa tension de 3.7v), la capacité en mAh (milliampère heure). Plus la capacité est importante, plus la batterie contient d’énergie ; elle sera utilisée plus
longtemps entre 2 recharges. Typiquement pour nos éléments, la capacité est de 2600-3000mAh ; mais vous trouverez aussi des éléments à 8800 mAh. (ce qui est plus du double en capacité, trouvés par 2 à 6.9€). A l’achat, regardez bien la capacité de la batterie achetée. Il peut être intéressant de choisir une batterie à forte capacité.

Je choisis néanmoins de ne pas trop m’éloigner de la capacité d’origine (pour que le chargeur accepte bien la nouvelle batterie).

Je choisis une capacité de 3200mAh chez Bestpiles.fr pour un prix de 3.7€ chaque. Soit, pour les 4 éléments et les frais de livraison, un total de 18€.

Remarque : un coût ici de 18€ à comparer au prix d’un bloc nouveau entre 50 et 100€. Intéressant !

Démontage, remontage des éléments du bloc

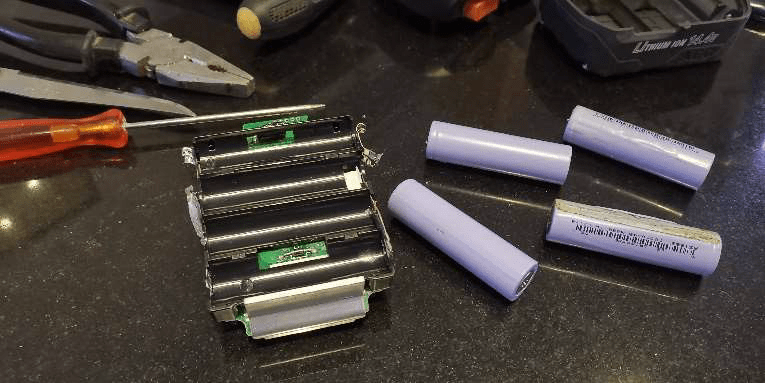

A l’aide d’un tournevis que l’on glisse de chaque côté de la pile, on dessoude les cosses + et – de chacune des 4 piles (ou éléments). L’opération a été facile dans mon cas. On redresse ces cosses pour faciliter l’insertion et la soudure des
nouveaux éléments.

Évidemment, au moment du démontage, nous avons repéré où sont le + et le – de chaque pile.

Notons que les 4 éléments sont disposés en série : le + d’un élément est relié au – du suivant.

Ainsi les tensions s’additionnent pour donner une tension globale du bloc de 4 x 3.7 = 14.8 volts. A noter que la tension une fois chargée, sera de 4.6 volts.

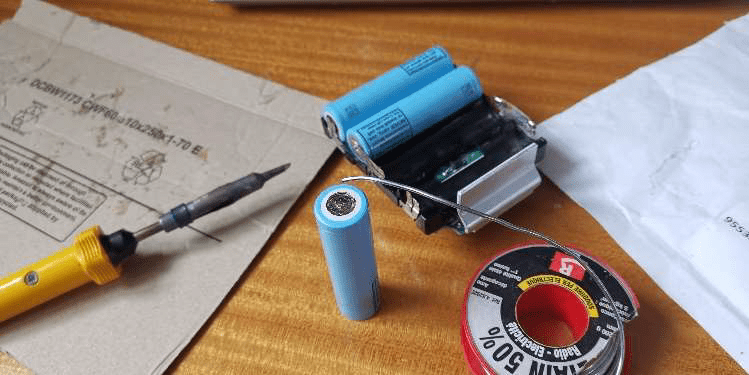

Avant de souder sur le bloc, il est important de réaliser un étamage (dépôt de soudure) sur à la fois le + et le – de chaque pile et sur les cosses du bloc. Ainsi, à la soudure, il y aura un minimum de surchauffe, ce qui évitera un éclatement de la pile (cf l’expert Remi).

Les 4 piles sont maintenant soudées au bloc. On vérifie chacune des soudures : extrémités piles et cosses. On vérifie la tension aux bornes des 4 piles en série : 14.8 en nominal et 20 volts voire plus une
fois complètement chargées.

On teste aussi la fonction recharge avec le chargeur du fournisseur de l’appareil électroportatif. Normalement la recharge s’effectue sans problème, à l’identique.
